Entstehung der Schemazeichnungen

Die heute vorliegenden Schemazeichnungen sind das Ergebnis einer über viele Jahre hinweg aufgebauten und kontinuierlich weiterentwickelten Arbeit, die sich aus der Verbindung historischer Quellen und praktischer Analyse am Originalboot entwickelt hat.

Den Ausgangspunkt bildeten originale Unterlagen aus Bauvorschriften sowie seltene technische Dokumente aus privaten Nachlässen. Ein Teil dieser Quellen war über Jahrzehnte hinweg nicht öffentlich zugänglich und in der Fachwelt weitgehend unbekannt. Die Beschaffung und Auswertung dieser Unterlagen stellte bereits einen wesentlichen Bestandteil der Arbeit dar und bildete die Grundlage für die weitere technische Rekonstruktion.

Auf Basis dieser Dokumente begann die detaillierte Auseinandersetzung mit den einzelnen Bordanlagen. Die historischen Schemata dienten dabei nicht als fertige Vorlage, sondern vielmehr als Orientierung und Ausgangspunkt für eine eigene, schrittweise entwickelte Darstellung.

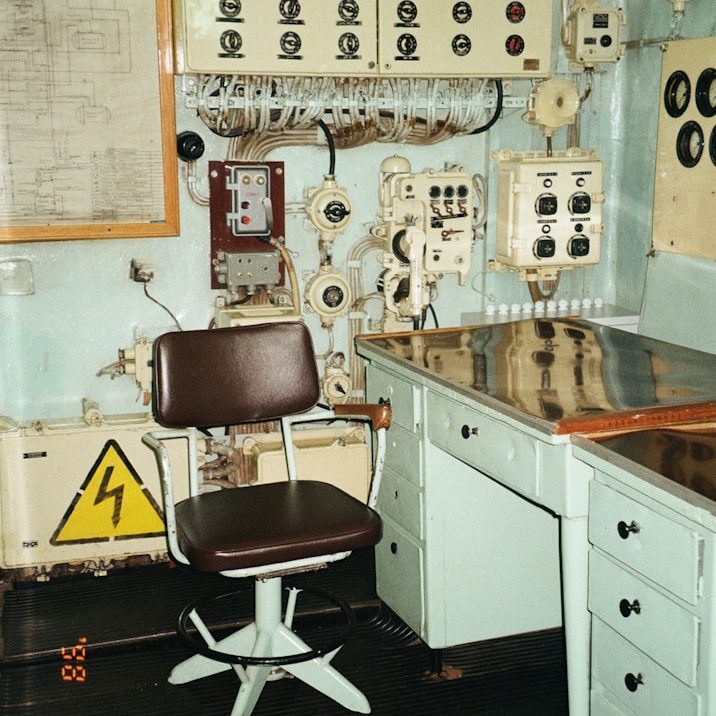

Im Zentrum der Arbeit stand die praktische Überprüfung am U-Boot U-995 selbst. Über viele Jahre hinweg wurden die in den Unterlagen dargestellten Ventile, Rohrleitungen und Anlagenkomponenten direkt am Boot identifiziert, verglichen und zugeordnet. Dieser Abgleich zwischen Plan und Realität erfolgte nicht einmalig, sondern wiederholt und mit zunehmender Detailtiefe.

Dabei wurde jedes einzelne Bauteil – soweit zugänglich – im Boot lokalisiert und in den entstehenden Zeichnungen entsprechend verortet. Leitungsführungen wurden nachvollzogen, Ventile identifiziert und deren Funktion im Gesamtkontext der jeweiligen Anlage bewertet. Oft ergaben sich dabei Abweichungen, Unklarheiten oder Lücken in den ursprünglichen Unterlagen, die eine erneute Analyse und Überarbeitung erforderlich machten.

Die Entstehung der Schemazeichnungen erfolgte daher nicht linear, sondern in einem fortlaufenden Prozess aus Recherche, Abgleich, Korrektur und Ergänzung. Einzelne Anlagen wurden über Jahre hinweg immer wieder überprüft und weiterentwickelt, bis sich ein konsistentes und technisch nachvollziehbares Gesamtbild ergab.

Die Ausarbeitung eines einzelnen Schemas erstreckt sich entsprechend über einen langen Zeitraum. Je nach Komplexität der Anlage und Verfügbarkeit geeigneter Quellen beträgt die Bearbeitungsdauer in der Regel mehrere Jahre, häufig vier bis fünf Jahre pro Anlage. Einige Bereiche befinden sich weiterhin in fortlaufender Bearbeitung und werden kontinuierlich ergänzt und präzisiert.

Die vorliegenden Zeichnungen stellen somit keine bloße Übertragung historischer Unterlagen dar, sondern sind das Ergebnis einer intensiven, über Jahre hinweg durchgeführten technischen Rekonstruktion. Sie verbinden originale Quellen mit praktischer Analyse am Objekt und ermöglichen erstmals eine durchgehend nachvollziehbare Darstellung der Bordanlagen des U-Bootes U-995.
