[VIIC] TreibölanlageTreibölanlage und Druckwasseranlage der U-Boote Typ VII C
Technische Aufarbeitung und Rekonstruktion anhand originaler Bauvorschriften
Die Treibölanlage stellt eine der zentralen Bordanlagen der U-Boote des Typs VII C dar und ist maßgeblich für den sicheren und kontinuierlichen Betrieb der Dieselmaschinen verantwortlich. Ihre Ausführung ist eng mit weiteren Anlagen, insbesondere der Druckwasseranlage und den Bunkereinrichtungen, gekoppelt und bildet ein komplexes, ineinandergreifendes System von Leitungen, Ventilen und Fördereinrichtungen.
Die Grundlage der vorliegenden Ausarbeitung bilden originale Betriebs- und Bauvorschriften, wie sie unter anderem in der „Beschreibung und Betriebsvorschrift für die Treibölanlage, Druckwasseranlage und Bunkereinrichtungen“ dokumentiert sind . Diese Unterlagen liefern eine detaillierte Beschreibung der einzelnen Baugruppen, ihrer Funktion sowie der vorgesehenen Betriebsabläufe.
Aufbau und Funktion der Treibölanlage
Die Treibölanlage dient der Lagerung, Aufbereitung und Förderung des Treiböls von den Bunkern bis zu den Dieselmaschinen. Sie umfasst dabei mehrere funktionale Teilbereiche:
- Treibölbunker (Haupt- und Zusatzbunker)
- Treibölübernahme- und Förderleitungen
- Pumpeneinrichtungen zur Förderung und Umlagerung
- Filter- und Aufbereitungseinrichtungen
- Zu- und Ablaufleitungen zu den Maschinen
Das im Bunker gelagerte Treiböl wird über entsprechende Leitungswege und unter Zuhilfenahme von Pumpen aus den Bunkern entnommen und den Verbrauchern zugeführt. Die Anlage ist dabei so ausgelegt, dass unterschiedliche Betriebszustände – wie Übernahme, Umlagerung oder direkter Verbrauch – abgebildet werden können.
Besonders charakteristisch ist die Vielzahl an Ventilen und Umschaltmöglichkeiten innerhalb des Leitungssystems. Diese ermöglichen es, den Treibölfluss gezielt zu steuern, einzelne Bereiche abzutrennen oder alternative Förderwege zu nutzen.
Druckwasseranlage als unterstützende Anlage
Die Druckwasseranlage erfüllt innerhalb dieses Systems eine unterstützende, aber technisch wesentliche Funktion. Sie dient unter anderem dazu, Treiböl aus den Bunkern zu verdrängen oder Förderprozesse zu unterstützen.
Durch den gezielten Einsatz von Druckwasser kann der Treibstoff aus den Bunkern herausgedrückt und in das Leitungssystem eingespeist werden. Dies ist insbesondere bei bestimmten Betriebszuständen oder zur vollständigen Entleerung einzelner Bunker von Bedeutung.
Die enge Verzahnung von Treibölanlage und Druckwasseranlage zeigt sich in den gemeinsamen Leitungsführungen sowie in den abgestimmten Schaltzuständen der Ventile.
Technische Besonderheiten und Komplexität
Die Anlage zeichnet sich durch eine hohe Komplexität und ein stark verzweigtes Leitungssystem aus. Wie in den originalen Zeichnungen und Vorschriften ersichtlich, verlaufen zahlreiche Leitungen parallel, kreuzen sich oder sind über Umschaltventile miteinander verbunden.
Ein Beispiel hierfür ist die auf Seite 20 dargestellte Treibölförderanlage, bei der verschiedene Bunker, Pumpen und Leitungswege miteinander kombiniert sind . Die farbliche Kennzeichnung der Leitungen sowie die detaillierte Beschriftung der Ventile und Aggregate geben einen Einblick in die Struktur und Funktionsweise der Anlage.
Diese Komplexität stellt auch bei der heutigen Rekonstruktion eine besondere Herausforderung dar. Viele der ursprünglichen Zusammenhänge lassen sich erst durch den direkten Vergleich von Planunterlagen und realem Zustand am Boot nachvollziehen.
Rekonstruktion und zeichnerische Umsetzung

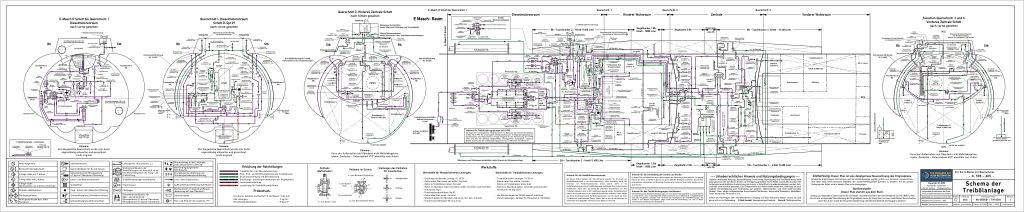

Die hier dargestellten Schemazeichnungen basieren nicht ausschließlich auf den historischen Unterlagen, sondern sind das Ergebnis einer schrittweisen technischen Rekonstruktion.
Ausgehend von den originalen Bauvorschriften wurden die darin enthaltenen Informationen analysiert und mit dem tatsächlichen Zustand des U-Bootes U-995 abgeglichen. Dabei wurden einzelne Leitungen verfolgt, Ventile identifiziert und deren Funktion innerhalb der Anlage bewertet.
Dieser Prozess erfolgte über einen langen Zeitraum und in mehreren Iterationsschritten. Einzelne Bereiche der Anlage wurden wiederholt überprüft, angepasst und ergänzt, bis eine konsistente und technisch nachvollziehbare Darstellung erreicht werden konnte.
Fazit
Die Treibölanlage in Verbindung mit der Druckwasseranlage stellt ein technisch anspruchsvolles und fein abgestimmtes System dar, das für den Betrieb der U-Boote des Typs VII C von zentraler Bedeutung war.
Die Kombination aus originalen Unterlagen und praktischer Analyse ermöglicht heute eine deutlich präzisere Darstellung dieser Anlagen, als es allein auf Basis der historischen Dokumentation möglich wäre.
Die vorliegenden Ausarbeitungen leisten damit einen Beitrag zur technischen Dokumentation und zum Verständnis der Bordanlagen deutscher U-Boote und bilden eine Grundlage für weiterführende Analysen und Rekonstruktionen.
